네트워크 접속 형태 종류와 장/단점을 알아보자 !

네트워크 접속 형태

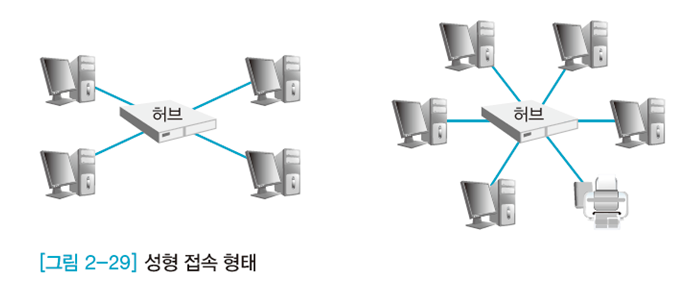

● 성형 네트워크 접속 형태

    ㅇ 주종 관계

    ㅇ 가장일반적인 네트워크 구성

    ㅇ 중앙 허브 중심으로 연결되어 처리되는 형태

    ㅇ 장점

      - 한 노드와 허브 사이 통신중 케이블 이상이 있을 경우 전체 네트워크에는 영향을 미치지 않는다

      - 설치 비용이 저렴하다

      - 유지보수, 확장 용이하다

    ㅇ 단점

      - 중앙 전송 제어장치 장애시 네트워크 전체 동장 불가능하다

      - 통신양이 많으면 전송이 지연된다.

      - 많은 케이블이 소요된다

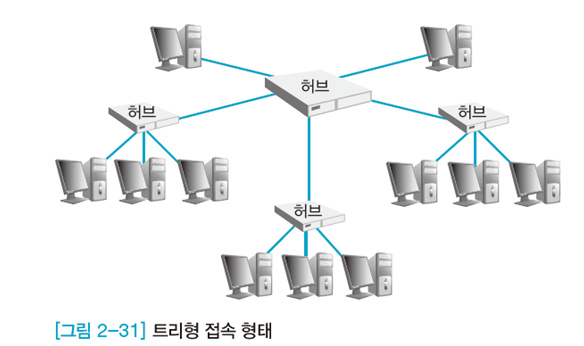

● 트리형 네트워크 접속 형태

    ㅇ 주종 관계

    ㅇ 트리모양의 노드에 전송제어장치를 두고 노드를 연결하는 형태

    ㅇ 계층적 네트워크형태

    ㅇ 장점

      - 상위 노드가 관리하는 형태이기 때문에 제어가 간단하다

      - 네트워크 확장이 쉽다

      - 중앙에 있는 하나의 전송장치에 더 많은 장비를 연결 할 수 있다.

      - 각 장비간에 데이터 전송거리를 늘릴 수 있다

      - 여러 컴퓨터 분리하거나 우선순위를 부여 할 수 있다

    ㅇ 단점

      - 트레픽이 집중되어 병목현상아 발생 할 수 있다.

      - 중앙 전송제어장치 고장 시 전체 네트워크 장애

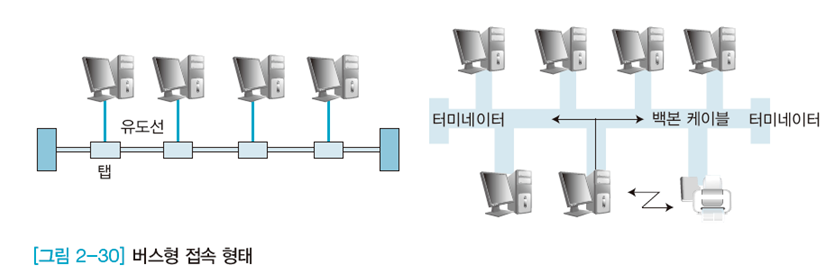

● 버스형 네트워크 접속 형태

     ㅇ 점대점 관계, 주종 관계

     ㅇ 모든 네트워크 노드, 주변장치가 일자형 케이블로 연결되어 있는 형태

     ㅇ 모든 노드는 하나의 케이블에 연결된다

     ㅇ 케이블의 시작과 끝에는 터미니네이터가 존재한다

     ㅇ 터미네이터 : 신호가 되돌아 오는 것을 막는 역할을 한다

     ㅇ 노드는 텝과 유도선으로 연결한다.

     ㅇ 장점

       - 설치가 간단하며 비용이 적게 든다

       - 장비를 추가하기 쉽다.

       - 다양한 길이의 유도선으로 노드를 연결 할 수 있기 때문에 다른 형태들에 비에 사용하는 케이블의 양이 적다

     ㅇ 단점

       - 장비수가 많아지면 네트워크 성능이 저하된다.

       - 중앙 케이블 고장 시 네트워크 전체 동장 불가능 하다

       - 재구성 결합 분리가 어렵다

       - 베이스드밴드 전송 방식에서 케이블 거리가 멀어지면 신호가 약해진다. 리피터 중계기를 사용해야 한다.

       - 베이스밴드 : 데이터를 전송할 때 신호를 변조하지 않고 보내는 전송 방식

       - 한 노드에서 데이터를 전송 할 때 다른 노드에서 전송하고 있으면 데이터 충돌현상 발생한다.

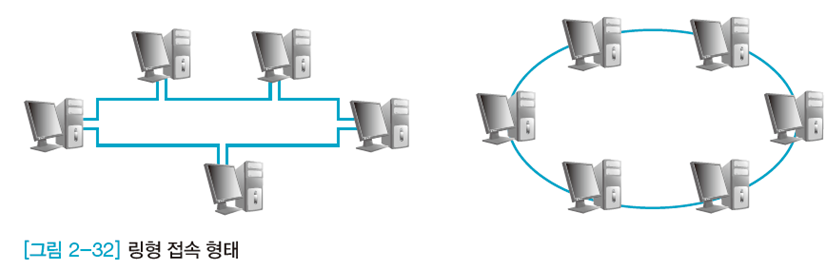

● 링형 네트워크 접속 형태

     ㅇ 점대점 관계

     ㅇ 노드가 링에 순차적으로 연결된 형태

     ㅇ 모든 컴퓨터를 하나의 링으로 연결된다.

     ㅇ 각 노들은 인접한 노드 2개에만 연결된다.

     ㅇ 싱글링 (한방향으로 데이터 전송)

       - 송신측이 전송한 데이터를 이웃 컴퓨터가 받아서 수신측 주소 확인하고 자신이 수신지가 아니면 다음 컴퓨터로           넘긴다.

     ㅇ 단점 : 네트워크에 연결된 컴퓨터 중 하나라도 고장 시 네트워크 전체 다운된다.

     ㅇ 더블링(양방향 데이터 전송)

       - 한방향으로 데이터 전송 하다 장애 발생시 반대 방향으로 데이터 전송한다

     ㅇ 장점

       - 구조가 단순하며 설치가 쉽다.

       - 복구가 빠르다.

     ㅇ 단점

       - 링제어 절차 복잡

       - 새로운장비 추가시 링절단 후 장비 추가

       - 싱글링 상태시 링에 결함 발생시 전체 네트워크 사용 불가

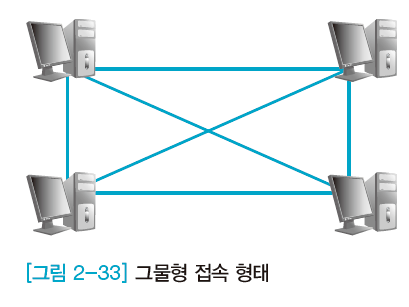

● 그물형 네트워크 접속 형태

     ㅇ 점대점 관계

     ㅇ 중앙제어 노드가 없고, 모든 노드가 서로 점대점으로 연결된 형태

     ㅇ 물리적 채널 개수n(n-1)/2

     ㅇ 네트워크가 복잡하고 많은 통신 회선이 들기 때문에 비용이 많이 든다

     ㅇ 신뢰성이 높다

     ㅇ 장점

       - 신뢰성이 높다

       - 전용링크 사용으로 각 회선이 원하는 자료를 전송 할 수 있기 때문에 통신양의 문제를 해결 할 수 있다.

       - 하나의 링크가 고장 나더라도 전체 시스템이 큰 문제가 일어나지 않는다.

       - 일부 통신 회선에 장애 발생시 다른 경로를 통해서 데이터 전송된다

       - 모든 메시지는 전용선으로 보내기 때문에 원하는 수신자만 데이트를 받을 수 있다.

       - 비밀 유지와 보안에 유리하다.

       - 결함의 식별과 분리가 쉽다.

       - 문제되는 링크를 관리자가 우회 시킬 수 있다.

     ㅇ 단점

       - 각각의 노드를 다른 모든 노드와 연결해야 하므로 설치, 재구성이 어렵다

       - 네트워크가 복잡하고 많은 통신 회선이 필요 하기 때문에 각 링크가 연결되는 하드웨어에 많은 비용이 발생한다.

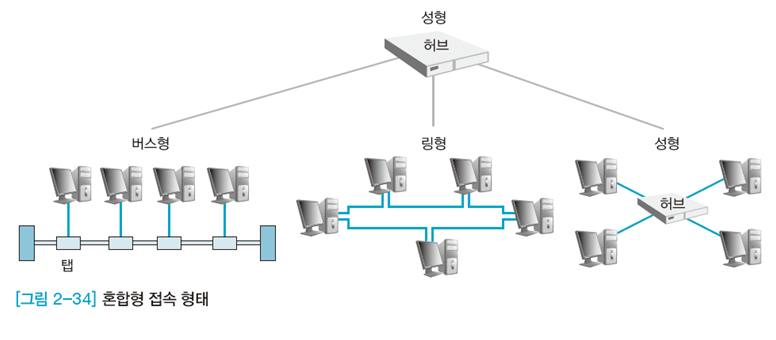

● 혼합형 네트워크 접속 형태

     ㅇ 노드수가 큰 실제 네트워크에 효율을 높이고 결함 허용 능력을 중대 시키려고 혼합형 접속 형태 사용

     ㅇ 전체 적인 모습은 성형으로 보인다.
